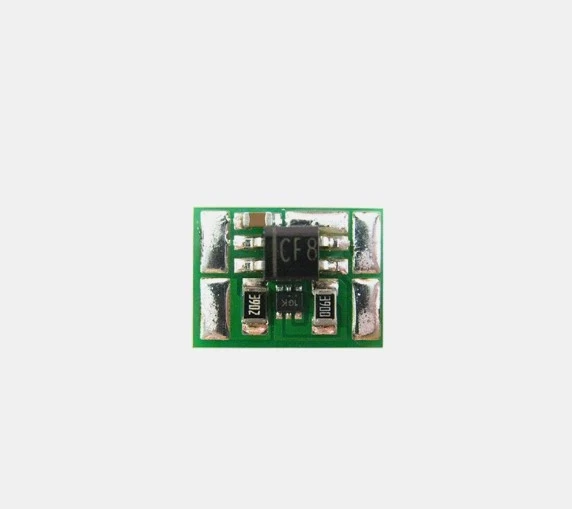

Mini Konstantstromquelle für LEDs ( KSQ ) 5 mA
Dieser "intelligente Widerstand" versorgt Ihre LEDs auch bei Wechselspannung immer mit dem richtigen Strom.
Die Elektronik in der KSQ2 begrenzt den Strom unabhängig von der Versorgungsspannung je nach gewählter Version auf ca. 5mA, 10mA oder 20mA . Ihre LED leuchtet in einem Spannungsbereich zwischen 4V und 24V immer konstant.
Es können je nach LED Typ und Eingangsspannung 11 LEDs in Reihe angeschlossen werden. Auch eine Parallelschaltung ist möglich, dann teilt sich der Strom auf die LEDs auf.

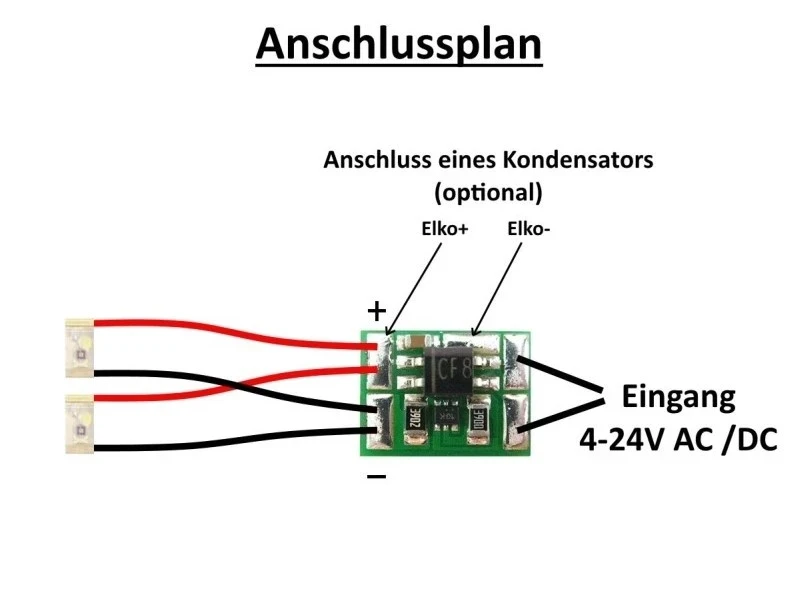

Die KSQ 2 hat zwei Anschlusspads an denen eine Gleich- oder Wechselspannung angeschlossen wird und zwei weitere Pads, die als Ausgang + und - dienen.
Über das Anschlusspad am Brückengleichrichter kann zusätzlich noch ein Pufferkondensator angeschlossen werden um z.B. eine flackerfreie Zugbeleuchtung zu installieren.
Alle Anschlusspads sind vorverzinnt, was ein einfaches Verarbeiten ermöglicht. Auf der Platinenrückseite finden Sie nützliche Anschlusshinweise.
Betriebsspannung - 4V bis 24V AC / DC
Abmessungen L x B x H - ca. 11mm x 8mm x 3,5mm
Spannungsabfall an dem Regler - ca. 1,5V
Stromtoleranz: +/- 10% möglich
