Mini Konstantstromquelle für LEDs ( KSQ ) 20 mA
Dieser "intelligente Widerstand" versorgt Ihre LEDs auch bei Wechselspannung immer mit dem richtigen Strom.
Die Elektronik in der KSQ begrenzt den Strom unabhängig von der Versorgungsspannung je nach gewählter Version auf ca. 5mA, 10mA oder 20mA . Ihre LED leuchtet in einem Spannungsbereich zwischen 4V und 24V immer konstant.
Es können je nach LED Typ und Eingangsspannung 11 LEDs in Reihe angeschlossen werden. Auch eine Parallelschaltung ist möglich, dann teilt sich der Strom auf die LEDs auf.

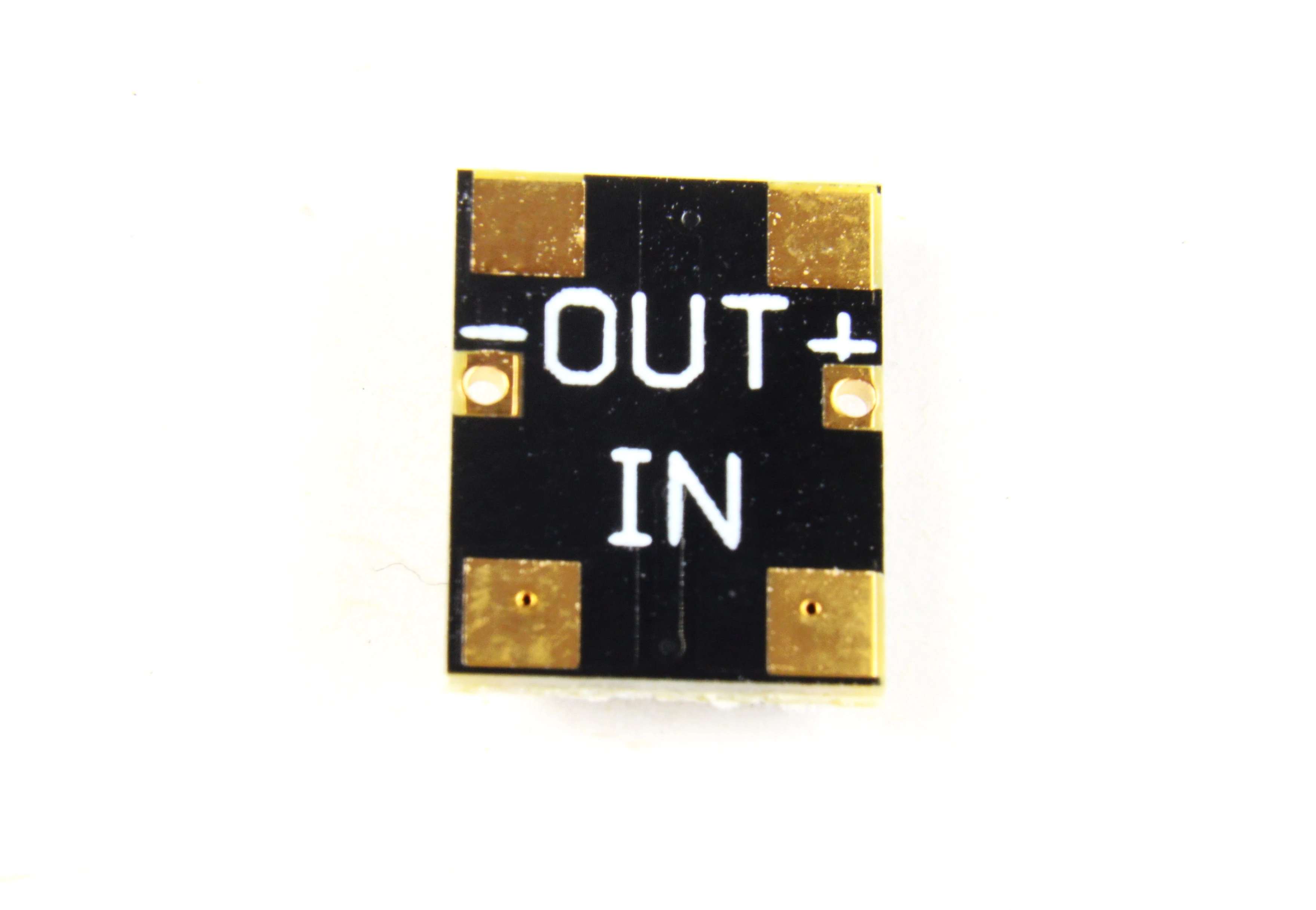

Die KSQ hat zwei Anschlusspads an denen eine Gleich- oder Wechselspannung angeschlossen wird und zwei weitere Pads, die als Ausgang + und - dienen.

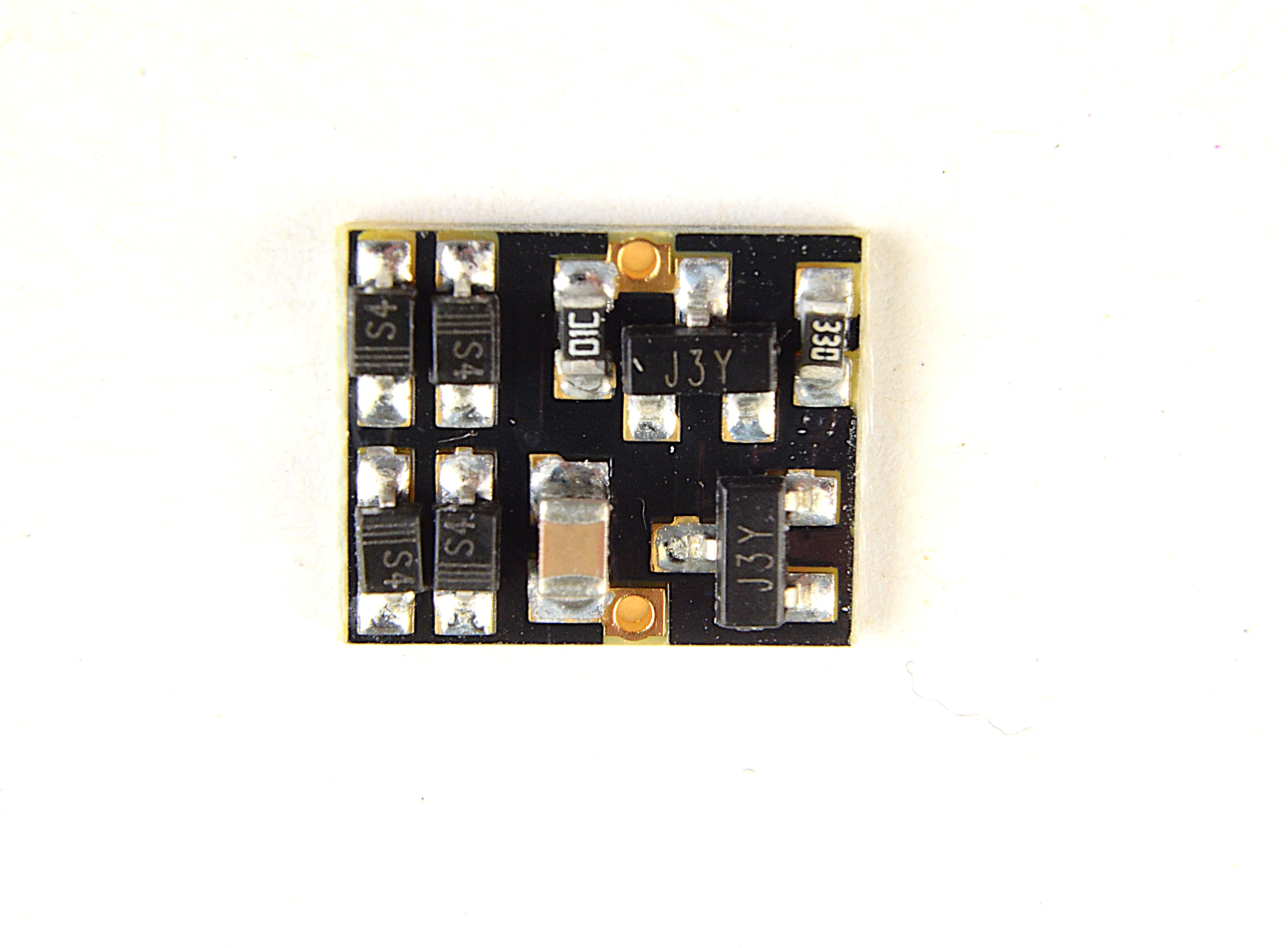

Über das Anschlusspad an der Unterseite kann zusätzlich noch ein Pufferkondensator angeschlossen werden um z.B. eine flackerfreie Zugbeleuchtung zu installieren.
Betriebsspannung - 6V bis 16V AC / 6-24V DC
Abmessungen L x B x H - ca. 10,4 x 8,7 x 2,4 mm
________________________________________________________________________________
Informationen zur Prduktsicherheit:
Achtung Modellbauartikel - kein Spielzeug!
Dieses Produkt ist für den Einbau in Modellbauartikel gedacht
Nur für Erwachsene / Nicht geeignet für Personen unter 15 Jahren.
Dieses Produkt ausserhalb der Reichweite von Kindern aufbewahren! Es enthält Kleinteile, die verschluckt und/oder eingeatmet werden können!
Bei sachgemäßer Verwendung geht von diesem Artikel im Allgemeinen keine Gefahr aus !
Entsorgung gemäß den örtlichen Bestimmungen über den Hausmüll !
